鋼結構超聲波探傷需要打磨到什么程度，采用哪種探傷標準？

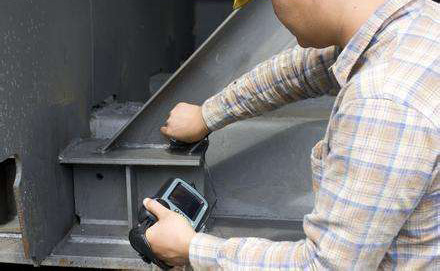

超聲波探傷作為一種高效、準確且非破壞性的檢測方法，是鋼結構焊縫質量檢測的主要方法。通過像鋼結構發射高頻聲波，利用聲波在材料中傳播時遇到缺陷產生反射、折射現象，探傷儀能夠捕捉并分析這些聲學信號，從而確定缺陷的位置、大小和形狀。

焊縫超聲波探傷為什么要打磨

在進行鋼結構超聲波探傷時，打磨是一項重要的前期準備工作。鋼材在加工、焊接過程中，表面會存在各種雜質與不平整。焊接飛濺物附著在焊縫周圍，這些飛濺物形態各異，大小不一，有的呈尖銳的小塊狀，有的則是不規則的薄片，它們會阻礙超聲波的傳播路徑，使聲波在遇到這些飛濺物時發生散射、反射，從而干擾探傷信號的準確性，導致探傷結果出現偏差。

鋼材表面的氧化皮也是不容忽視的問題。長時間暴露在空氣中，鋼材表面會生成一層氧化皮，它質地堅硬且與鋼材緊密結合。氧化皮的存在就如同在鋼材與探傷設備之間設置了一道屏障，超聲波難以順利穿透，即便能夠部分穿透，也會因為氧化皮的不均勻性，使得聲波傳播的速度和方向發生改變，探傷儀接收到的信號變得雜亂無章，難以準確判斷焊縫內部是否存在缺陷以及缺陷的具體情況。

焊縫的余高和不平整同樣會對探傷產生不利影響。過高的焊縫余高會使探頭與工件表面的接觸不穩定，導致聲耦合效果變差，超聲波能量不能有效傳遞到工件內部。而焊縫表面的不平整，如凹凸不平的焊瘤、焊縫寬窄不一等情況，會使聲波在傳播過程中產生復雜的反射和折射現象，探傷儀上顯示的波形變得模糊不清，增加了對缺陷識別和判斷的難度。通過打磨，可以有效去除這些干擾因素，為超聲波探傷創造良好的條件，確保探傷結果的準確性和可靠性。

焊縫打磨程度

（1）通常情況下，鋼結構超聲波探傷要求打磨后的表面粗糙度不超過6.3μm。這是因為當表面粗糙度超過這個數值時，會對超聲波探傷產生諸多不利影響。

（2）打磨后的表面應盡可能平整，不允許有明顯的凹凸不平。一般來說，在100mm×100mm的面積范圍內，平面度誤差應控制在0.5mm以內。

（3）打磨范圍主要集中在焊縫周圍。對于對接焊縫，通常要求在焊縫兩側各20-50mm的區域內進行打磨。

（4）如果采用單面雙側探傷法，打磨范圍需要覆蓋整個探傷面，以確保探頭在不同位置都能順利移動，獲取準確的探傷信號。

鋼結構采用的探傷標準

在鋼結構超聲波探傷領域，《鋼焊縫手工超聲波探傷方法和探傷結果分級》GB11345-89是常用的標準之一。該標準對鋼焊縫手工超聲波探傷的方法、探傷結果的分級等方面做出了全面且細致的規定，涵蓋了從探傷前的準備工作，到探傷過程中的操作要點，再到探傷結果評定的整個流程，是鋼結構探傷工作中不可或缺的重要依據。

對于一些特殊的鋼結構構件，如網架、桁架結構等母材厚度較小的構件，當母材厚度在4-8mm之間時，采用《鋼結構超聲波探傷及質量分級法》JG/T203-2007。標準專門針對此類構件的特點，制定了相應的探傷方法和質量分級標準，能夠更精準地檢測和評定這些特殊構件的焊縫質量。
